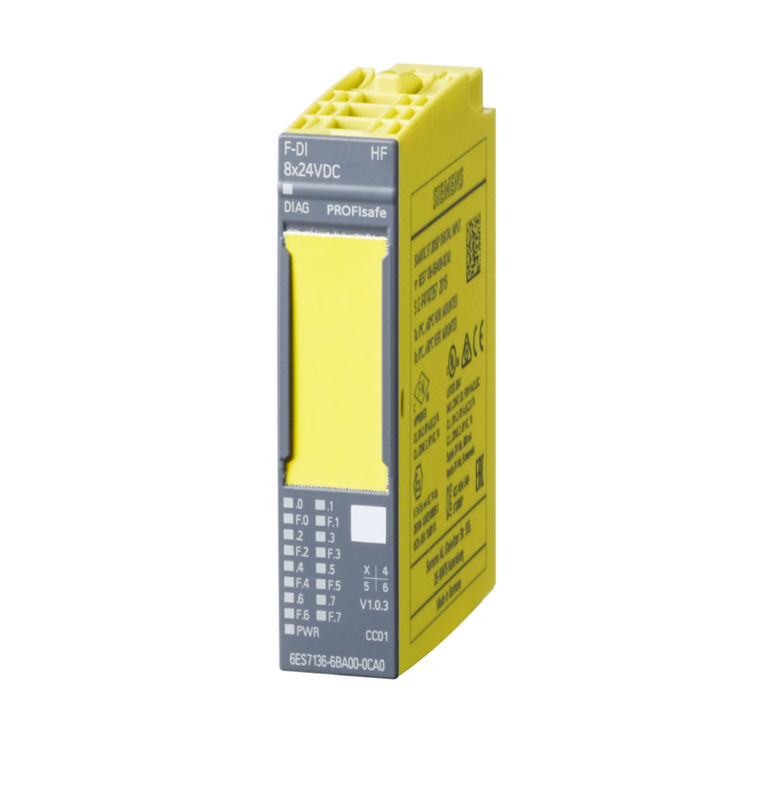

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Modulo elettronico 100% originale

BaseUnits utilizzabili

Per una connessione a singolo o multiconduttore sono disponibili BaseUnits con un numero adeguato di terminali.

Un Light BaseUnit apre un nuovo gruppo di carico. L'alimentazione dei sensori deve essere alimentata tramite questo BU. Il primo BU accanto al modulo di interfaccia deve sempre essere un Light BU.

Un BaseUnit scuro inoltra l'alimentazione della luce adiacente BaseUnit a sinistra tramite bus di tensione autoassemblabili..

Tutte le varianti che corrispondono al tipo di BU del modulo I/O possono essere utilizzate come BaseUnits.

Identificazione a colori dei terminali

I potenziali ai terminali della BaseUnit sono definiti dal modulo I/O.i potenziali dei terminali possono essere identificati da etichette a codici cromatici specifici del modulo per prevenire errori di cablaggio. L'etichetta color-coded che corrisponde al rispettivo modulo I/O è definita dal codice colore CCxx del modulo I/O. Questo codice colore è anche stampato sulla parte anteriore del modulo.

Per i 10 terminali AUX, le etichette di codifica dei colori sono disponibili in rosso, blu,e giallo/verde.

Connessione blindata integrata nel sistema

Per la connessione di schermi per cavi, che consente di risparmiare spazio e di ottimizzare la CEM, è disponibile una connessione per schermi che è facile e veloce da montare.Questo consiste in un elemento di connessione scudo che può essere collegato alla BaseUnit e un terminale scudo per ogni moduloLa connessione a bassa impedenza alla terra funzionale (DIN rail) è realizzata senza alcun cablaggio aggiuntivo da parte dell'utente.
